В одной из статей я увидел предлагаемый одним из дачников вариант схемы автоматического поддержания уровня воды в накопительном баке, который, если честно, меня встревожил. Эта конструкция имеет ряд недостатков: она сложна в изготовлении, требует определенного уровня квалификации при работе с электронными компонентами и достаточно затратна – один трансформатор чего стоит.

Но самый главный ее недостаток – это низкий уровень электробезопасности. В случае пробоя изоляции трансформатора напряжение сети через электроды-датчики попадет в воду и передастся на бак, что может привести к поражению людей электрическим током.

Предлагаю во всех отношениях простой и очень дешевый вариант схемы автоматического поддержания уровня воды (см. рис 1).

Она состоит только из одного реле и двух датчиков. В качестве первого компонента необходимо использовать двухпозиционное реле К1, а в роли второго – герконы G1 (датчик нижнего уровня воды) и G2 (датчик верхнего уровня воды), расположенные на вертикально установленной вне бака направляю щей для постоянного магнита.

Причем датчик G1 должен быть расположен над G2. Расстояние между ними будет соответствовать допускаемому перепаду между верхним и нижним уровнями воды е баке. Датчики срабатывают при воздействии на них постоянного магнита Q, соединенного с поплавком из пенопласта, расположенным внутри бака на своей направляющей. Эта связь может быть выполнена, например, с помощью рыболовной лески через шкив, установленный в верхней части бака.

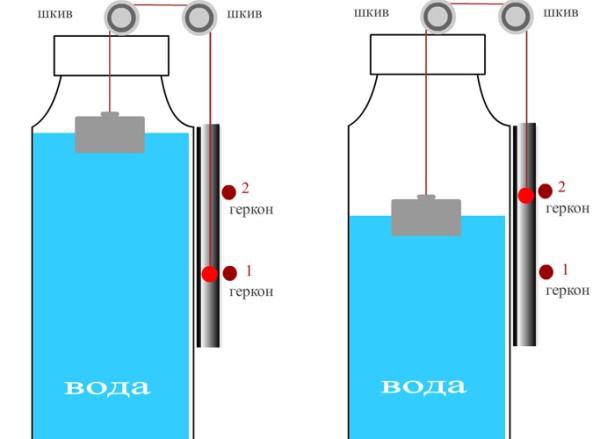

Эскиз устройства автоматического поддержания уровня воды в накопительном баке представлен на рис 2. Для информации о включенном положении двигателя насоса в схеме имеется светодиодный индикатор HL

.Схема работает следующим образом. В исходном состоянии (воды в баке нет и под воздействием магнита замкнут контакт геркона G1)  реле К1 необходимо принудительно привести в состояние, при котором будут замкнуты его контакт К1.2Л и соединенные параллельно контакты К1.3, К1.4 К1.5, К1.6, К1.7, К1.8 и К1.9. Двигатель М насоса начнет работать, и в подтверждение этого будет светиться светодиодный индикатор HL.

Читайте также: Система полива для теплиц с подогревом воды своими руками

При наполнении бака водой поплавок поднимается и контакт датчика G1 размыкается.

При наполнении бака до верхнего уровня магнит, двигающийся по направляющей вниз, воздействует на датчик G2, и тогда его контакт замкнется. Реле К1 переключится, его контакты К1-2, К1.3, К1ЛК1.5,К1.6,К1.7,К1Ли К1.9 разомкнутся, а контакт К1.1, наоборот, замкнется. И тогда двигатель насоса остановится и перестанет светиться светодиодный индикатор HL

При понижении уровня воды в баке до нижнего уровня поплавок опускается, и магнит, двигающийся по направляющей вверх, воздействует на датчик G1 и замыкает его контакт. Реле К1 переключится в исходное положение, его контакты К1.2, К1.3, К1.4, К1.5, К1.6, К1.7, К1.8 и К1.9 замкнутся.

Двигатель насоса снова начнет работать (и, соответственно, загорится светодиодный индикатор HL). Эти циклы будут повторяться до тех пор, пока на схему подается напряжение.

На самом деле, уйма времени ушла на объяснение того, как это все работает. На деле же все устройство проще пареной репы, а раз нет в нем никаких сложных узлов, то и работать оно будет безотказно и долго. А теперь о о материалах и технических характеристиках компонентов съемы.

В качестве реле К1 я использовал реле типа РП-9, рассчитанное на 220 В переменного напряжения. Можно поставить и РП-12 (тоже на 220 В), но при большой мощности двигателя насоса в схему придется добавить промежуточный контактор. В качестве датчиков G1 и G2 можно использовать любые герконы, рассчитанные на ток коммутации не менее 100 мА. В качестве индикатора HL подойдут любые индикаторы, например, светодиодные типа СКЛ12 или AD22-22DS на 220 В. В качестве направляющей для магнита можно использовать отрезок пластмассового кабельного канала с прямоугольным профилем 10×15 мм. В качестве поплавка -кусок пенопласта с прямоугольным отверстием 12×17 мм в центре. В качестве направляющей для поплавка можно использовать также отрезок пластмассового кабельного канала с прямоугольным профилем 10×15 мм. В качестве магнитного элемента можно использовать магнит из магнитной мебельной защелки, к которому примагничена и приклеена полоска жести с отверстием для лески. Датчики (герконы) можно прикрепить к направляющей обычным скотчем. В качестве элементов защиты используются предохранители FU1 и FU1 любого типа на ток 5 А. Для обесточивания схемы устройства используется спаренный выключатель с контактами SA1 и SA2.

Ссылка по теме: Накопительный бак для воды своими руками

поддержание уровня воды схема

Рис 1 (вверху). Принципиальная схема устройства автоматического поддержания уровня воды в накопительном баке. Рис 2. Эскиз устройства автоматаческого поддержания уровня воды в накопительном баке.

Автор: В.М Родионов
